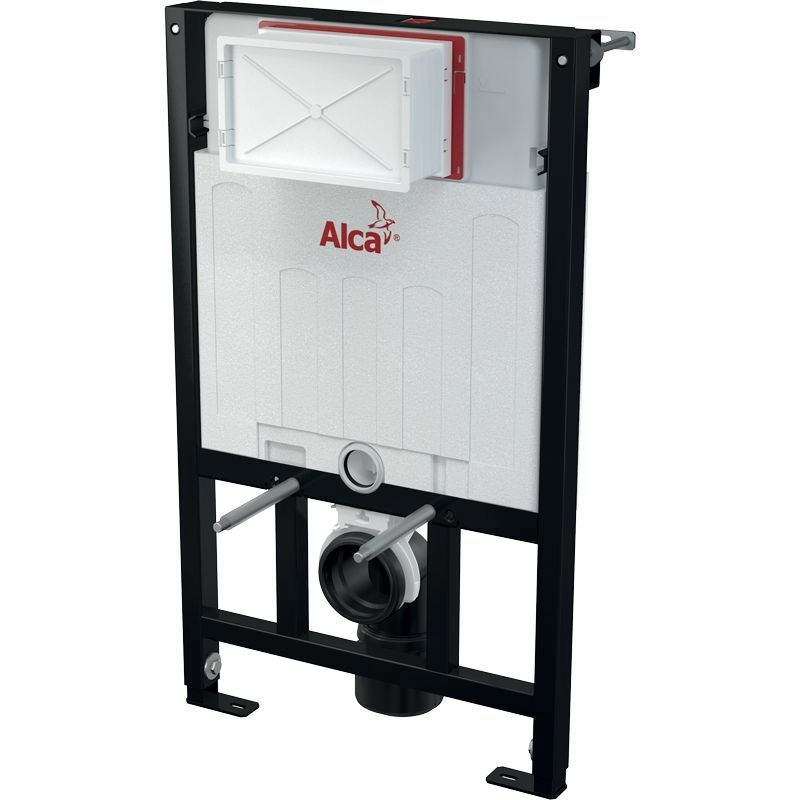

Скрытая система инсталляции Alcaplast Sadromodul, AM101/850

Область применения

• для подвесных унитазов
• для монтажа к несущей стене или в гипсокартонную конструкцию
• для пола с толщиной стяжки 0–200 мм
• для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Технические параметры

• подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2"
• рабочий диапазон давления воды 0,05 – 0,8 МПа
• рекомендуемый диапазон давления воды 0,3 – 0,5 МПа
• большой смыв 6 – 9 л
• малый смыв 2,5 – 3,5 л
• стандартные настройки большого смыва 6 л
• стандартные настройки малого смыва 3 л
• гигиенический резерв 3 л
• объем воды в бачке 9 л
• несущая способность 400 кг

Свойства

• регулируемые выдвижные ножки в диапазоне 0–200 мм с тормозной системой
• обозначение центрирования и нивеляции
• подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
• угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• конструкция рамы позволяет производить монтаж к профилю для гипсокартона, предназначенного для этих целей, или к несущей стене
• установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах
• конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• возможность установки кронштейна с переходом DG 1/2" для подключения сиденья-биде или бидетты
• двойной смыв, независимо регулируемый, с гигиеническим резервом
• подходит для установки пневматического или сенсорного смыва
• совместима со всеми кнопками управления Alcaplast
• возможность сервиса без использования инструментов
• подвод воды сзади/сверху посередине
• бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• монтажная глубина рукава регулируется в диапазоне 20–95 мм
• монтажная глубина 125 мм
• материал несущей конструкции: металл, обработанный порошковой краской


Содержание комплекта

• бачок с впускным и выпускным механизмом
• самонесущая рама
• резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем Schell 1/2"–3/8"
• толкатели механизма 2 шт.
• монтажный комплект: винт Ø8x60 – 4 шт., дюбель Ø12 – 4 шт.
• монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• стоковое колено из полиэтилена Ø90/110, PE-HD
• прокладка, патрубок полипропилен, манжета
• прокладка, патрубок полипропилен, уплотнение патрубка
• монтажный комплект крышек для защиты технических отверстий при установке системы
• рукав сервисного отверстия двусоставный, легко укорачивается
